سرشیلنگی و اتصالات پرسی
سرشیلنگی و اتصالات هیدرولیک پرسی؛ اتصالات فلزی برای مونتاژ دائمی دو سر شیلنگهای هیدرولیک.
معرفی محصول
سرشیلنگیها (Hose Fittings) قطعاتی فلزی هستند که با پرسکاری (Crimping) به دو سر شیلنگ هیدرولیک متصل میشوند و مسیر اتصال شیلنگ به تجهیزات یا خط لوله را فراهم میکنند. کیفیت این اتصال مستقیماً بر ایمنی سامانه در فشار کاری اثر دارد. توسعه تجارت سیالات طیف کامل سرشیلنگی و اتصالات پرسی را با متریال استیل ضدزنگ، فولاد کربنی و برنجی بهصورت مستقیم تهیه و وارد میکند و با تجهیزات پرسکاری استاندارد در کارگاه خود مونتاژ مینماید؛ این محصولات تا فشار کاری ۱۵۰۰ بار پوششدهی دارند.
کاربردها
- مونتاژ دائمی دو سر شیلنگهای هیدرولیک فشار بالا
- اتصال شیلنگ به پمپ، سیلندر و شیرآلات هیدرولیک
- ساخت شیلنگهای سفارشی مطابق نقشه پروژه
جنس و رده فشاری
صنایع مصرفکننده
انتخاب بر اساس نوع اتصال
هر یک از استانداردهای اتصال، صفحه اختصاصی خود را با جدول کامل گشتاور مونتاژ و ابعاد مرجع دارد.

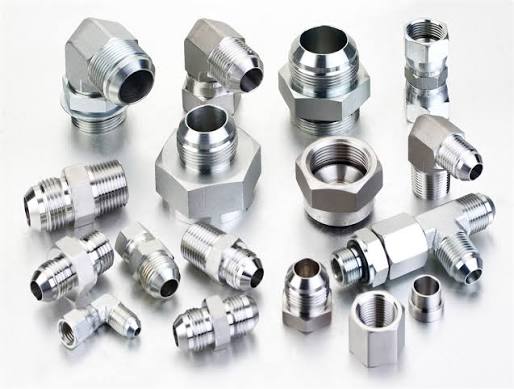

اتصالات JIC 37°
رزوه مخروطی ۳۷ درجه، رایجترین استاندارد اتصال هیدرولیک در صنعت نفت و گاز.

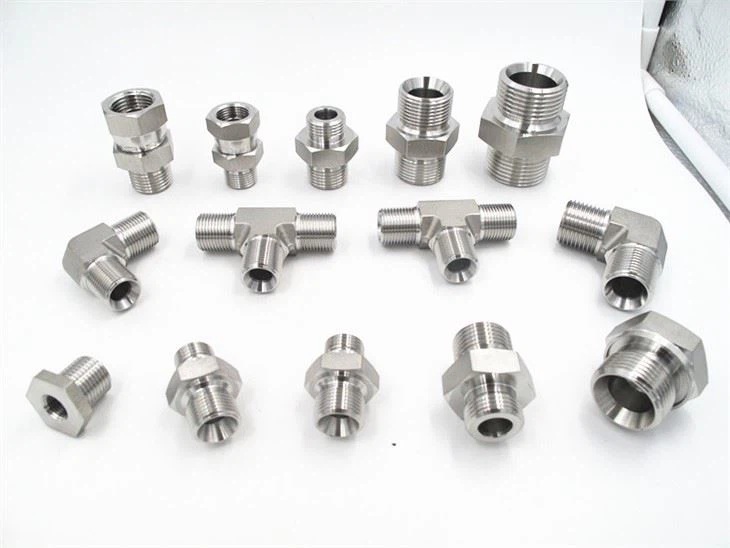

اتصالات BSP
رزوه گاز بریتانیایی، رایج در تجهیزات با طراحی اروپایی.

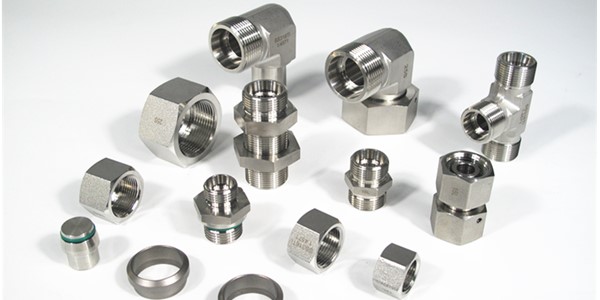

اتصالات متریک ۲۴°
رزوه متریک با مخروط آببندی ۲۴ درجه.

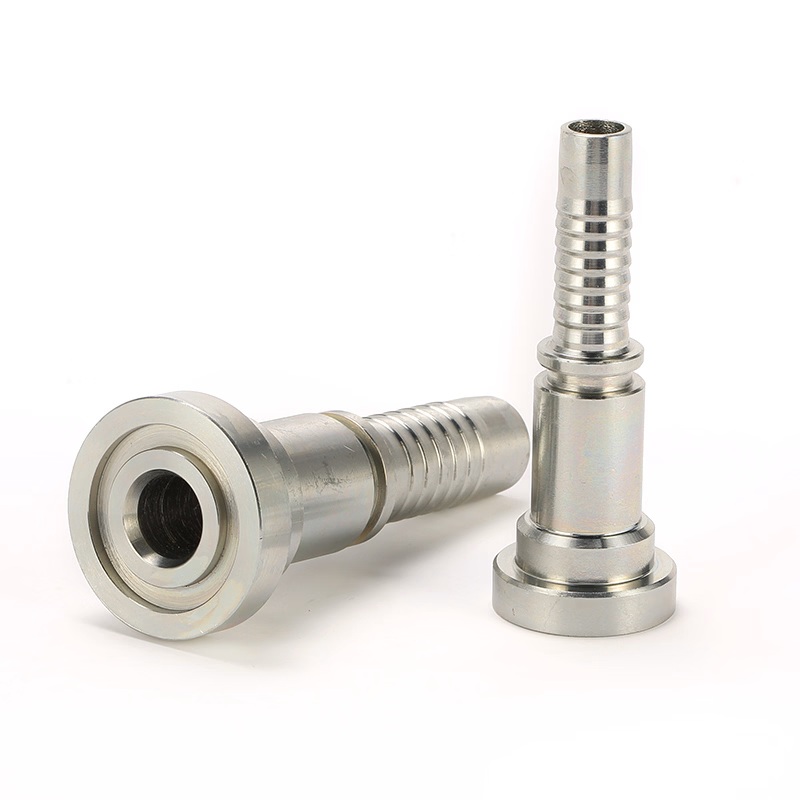

اتصالات ORFS و فلنج Code 61/62
آببندی اورینگ تخت و فلنج متریک برای خطوط فشار بالا.

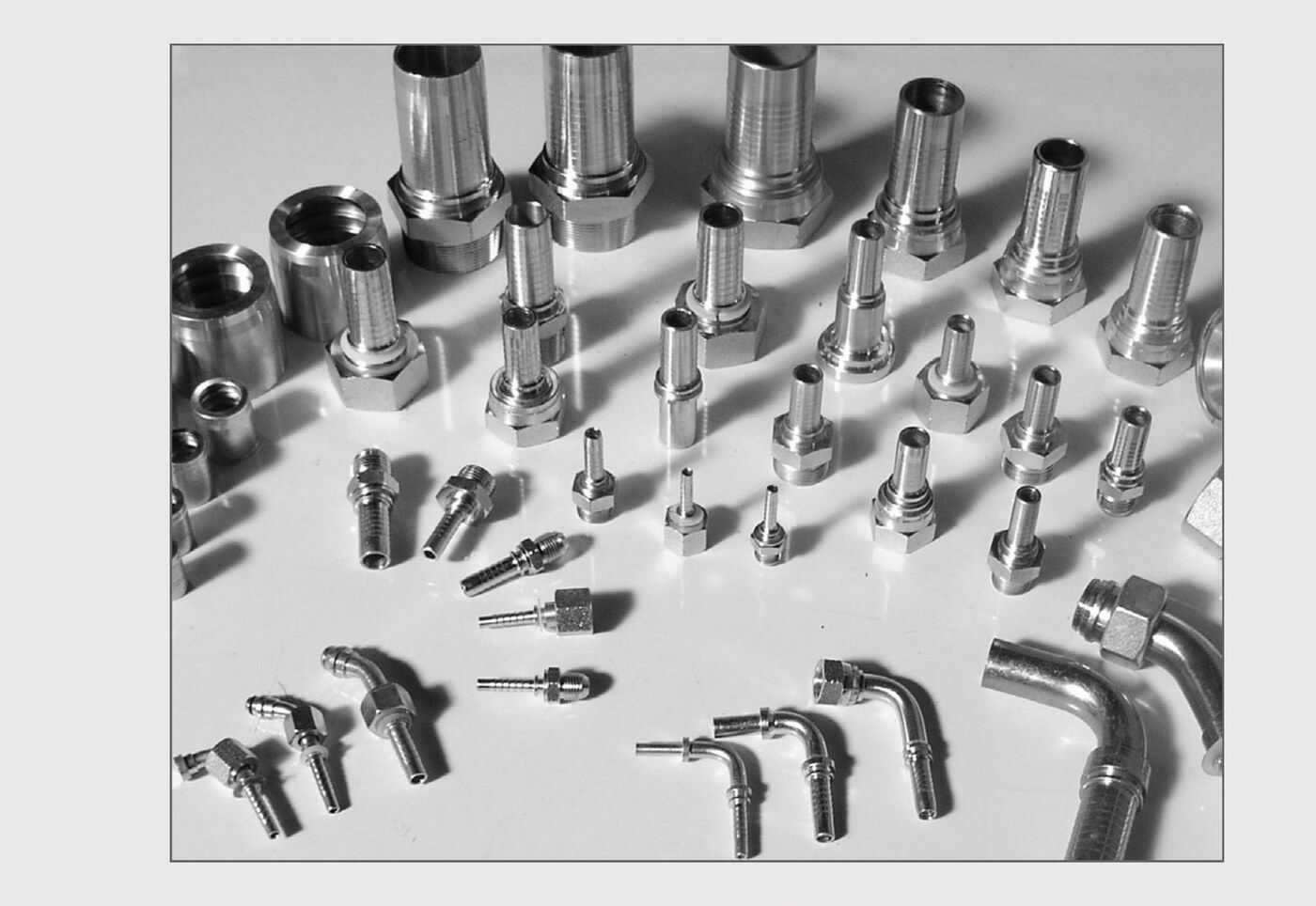

طیف کامل سرشیلنگی و اتصالات پرسی

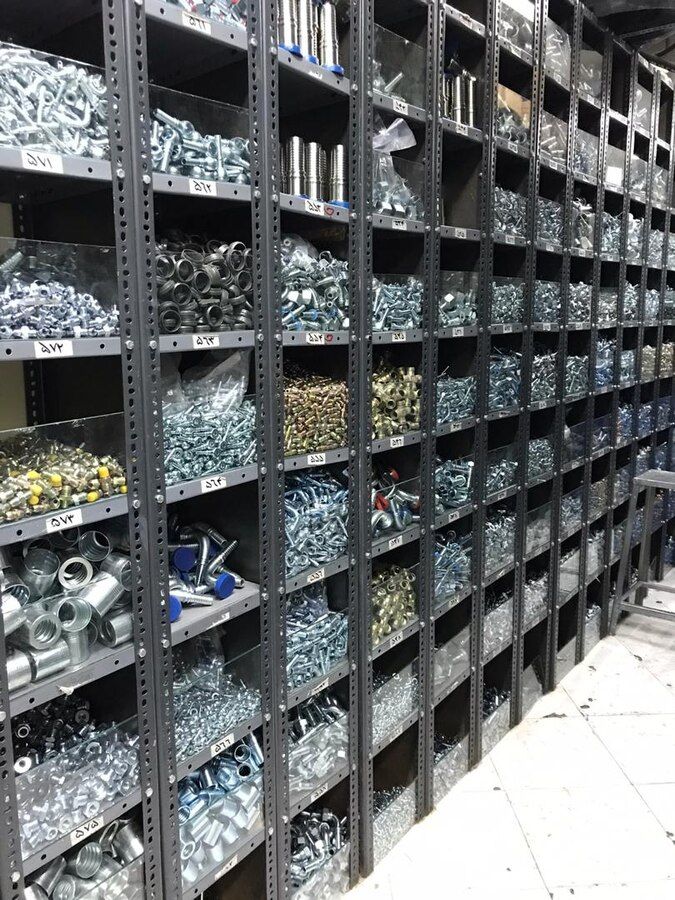

نمونهای از تنوع سرشیلنگی مستقیم، زاویهدار، فرول و اتصالات پرسی موجود در انبار شرکت، مطابق کاتالوگ فنی برند Balfit.
مشخصات فنی کلی
| استاندارد اتصال | JIC 37° (ISO 8434-2 / SAE J516)، متریک 24° (ISO 8434-1 / DIN)، BSP (BS 5200)، NPT (SAE J476) و ORFS (ISO 8434-3) |
|---|---|
| جنس | فولاد کربنی آبکاریشده با روی (Zinc Plated) یا استیل ضدزنگ، بسته به کاربرد و محیط عملیاتی |
| محدوده سایز | از Dash -4 (۱/۴ اینچ) تا Dash -32 (۲ اینچ) |
| گشتاور مونتاژ | مطابق جدول گشتاور استاندارد هر سایز و نوع اتصال (۱۱ تا ۲۰۸ نیوتنمتر بسته به نوع و سایز) |
| روش مونتاژ | پرسکاری (Crimping) با تجهیزات استاندارد |
| کنترل کیفیت | بازرسی ابعادی و آببندی پیش از تحویل |
جدول تبدیل شیلنگ به فرول (Hose vs Ferrule)
جدول زیر کد فرول متناظر با هر رده شیلنگ (بر اساس استاندارد SAE/EN مربوطه) را به ازای سایزهای رایج (Dash Size) نشان میدهد؛ کد "X" به معنای عدم وجود آن ترکیب سایز/رده در محصولات استاندارد است. این جدول مستقل از نوع رزوه انتهای اتصال (JIC/BSP/متریک/ORFS) است و بر اساس رده شیلنگ تعیین میشود.
| رده شیلنگ | REF | ۱/۴″ (۰۴) | ۵/۱۶″ (۰۵) | ۳/۸″ (۰۶) | ۱/۲″ (۰۸) | ۵/۸″ (۱۰) | ۳/۴″ (۱۲) | ۱″ (۱۶) | ۱٫۱/۴″ (۲۰) | ۱٫۱/۲″ (۲۴) | ۲″ (۳۲) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| R3 / 3TE | 10.1220 | 3TE-04 | 3TE-05 | 3TE-06 | 3TE-08 | 3TE-10 | 3TE-12 | 3TE-16 | X | X | X |
| R1T / 1SN | 10.1002 | CNS-04 | CNS-05 | CNS-06 | CNS-08 | CNS-10 | CNS-12 | CNS-16 | CNS-20 | CNS-24 | CNS-32 |
| R2A / 2ST | 10.1003 | CSA-04 | CSA-05 | CSA-06 | CSA-08 | CSA-10 | CSA-12 | CSA-16 | CSA-20 | CSA-24 | CSA-32 |
| R2T / 2SN | 10.1004 | CNS-04 | CNS-05 | CNS-06 | CNS-08 | CNS-10 | CNS-12 | CNS-16 | CNS-20 | CNS-24 | CNS-32 |
| R12 | 10.1012 | X | X | CX06BD | CX08BD | CX10BD | CX12BD | CX16BD | CX20BD | CX24BD | CX32BD |
کاتالوگ فنی
کاتالوگ فنی کامل و جدول تبدیل شیلنگ به فرول برای تمام استانداردهای اتصال از طریق تماس با واحد فروش قابل دریافت است.
درخواست کاتالوگ فنیدرخواست استعلام
این سایت فروشگاه اینترنتی نیست و درخواستی بهصورت خودکار از طریق سایت ثبت نمیشود؛ برای استعلام قیمت مستقیماً با شمارههای زیر تماس بگیرید یا ایمیل بزنید.
رده شیلنگ، سایز، نوع اتصال و تعداد مورد نیاز را از طریق تماس یا ایمیل ارسال کنید.
